S6051-B风机盘管温控器
概述：
S6051-B风机盘管温控器（液晶式），可供商业、工业及民用建筑作采暖或制冷控制使用，它可与S6056系列风机盘管电动驱动器及S6057系列阀门组成一个独立的控制系统，通过控制风机盘管中冷、热水的通/断，由用户来直接设定该区域内的温度。操作面板上的两个滑动开关分别设有高、中、低三档风机速度选择及制热、制冷系统控制。
特点：
l 可用于控制两管制、四管制管路中的冷、热水电动阀门。
l 温度偏差仅为±1℃，完全满足舒适性空调的要求。
l 外壳由ABS工程塑料制成。
l 外观设计精巧，使用说明机配件齐全，安装极为方便。

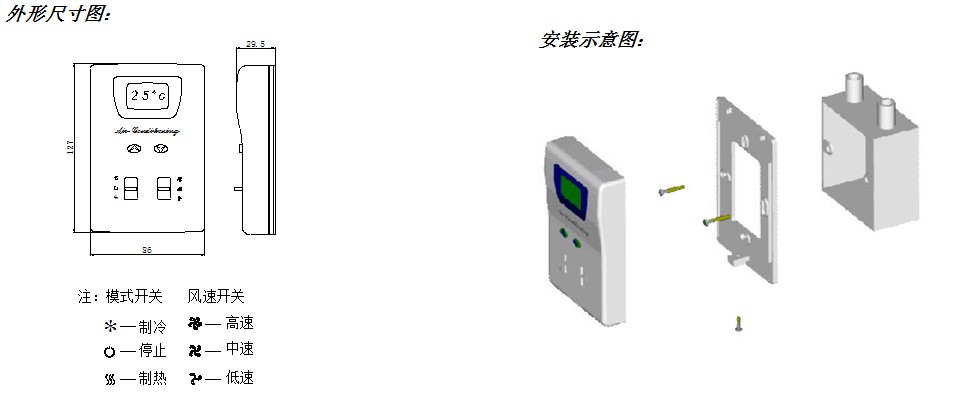

安装：
S6051-B可装在一个入墙式，尺寸为75×75×35mm或55×105×48mm的标准电气接线盒上。
l 安装前请先阅读此说明书。
l 危险电压会引起触电或燃烧，安装前必须切断电源。
l 严格按照接线图所示方法接线。
l 安装时保持产品与墙面平行。
技术参数表
|

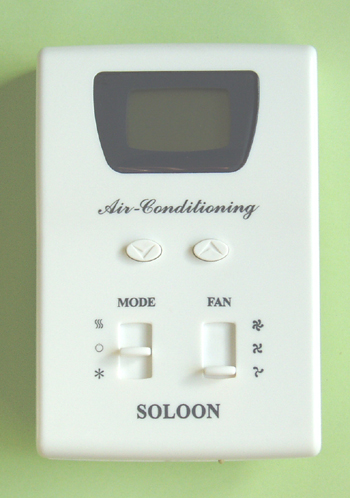

操作面板
|
S6051-B面板上带制热、制冷模式开关及高、中、低三档风速开关及温度设定电子按键，同时LCD可显示出设定温度和当前室内温度。
|
|
温度偏差
|
在25℃时，偏差为±1℃
|
|
温度设定范围
|
10℃~40℃
|
|
感温元件
|
热敏电阻
|
|
材料和颜色
|
底盖及前面板均为ABS工程塑料,白色
|
|
额定电压和电流
|
AC 220 3A 50/60Hz
|
|
电线连接
|
接线端子，可连接****1.5mm2的电线
|
|
外形尺寸
|
127×86×29.5mm
|
注：该温控器重复上电时间间隔不应小于10秒，以确保温控器可靠复位

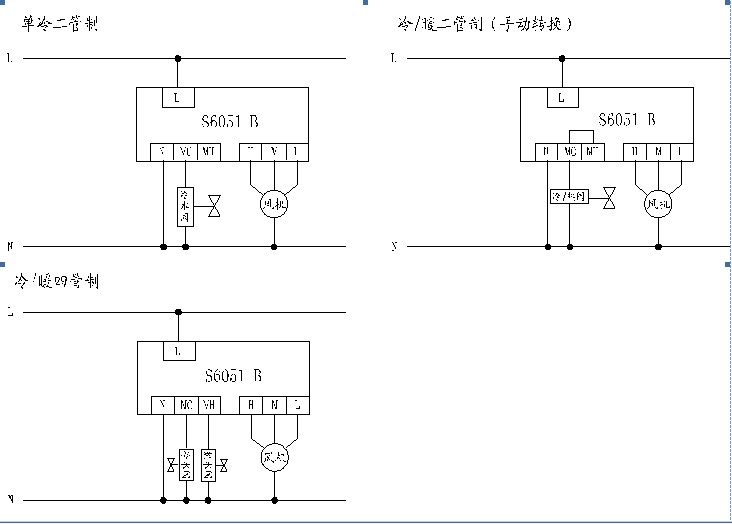

典型接线图：
储存和保养：
l 产品应储存在-25~+40℃，相对湿度不大于90%的室内环境中。
l 该产品属于一类动作，不能用于严重污染的环境。
包装要求：
l 包装盒附带固定螺钉两个。
l 防潮、防震。
l 轻拿轻放
维修要求：
l 维修前应该阅读此说明书。
l 危险电压会引起触电或燃烧，安装前必须切断电源。
l 熔断器更换同一型号：F 3A 250VAC
|
